Container Architecture & Data Flow

You'll notice that we have a number of containers in our docker compose file (Note the local.yml is up-to-date. The production file needs some work to be production grade, and we may switch to Tilt.).

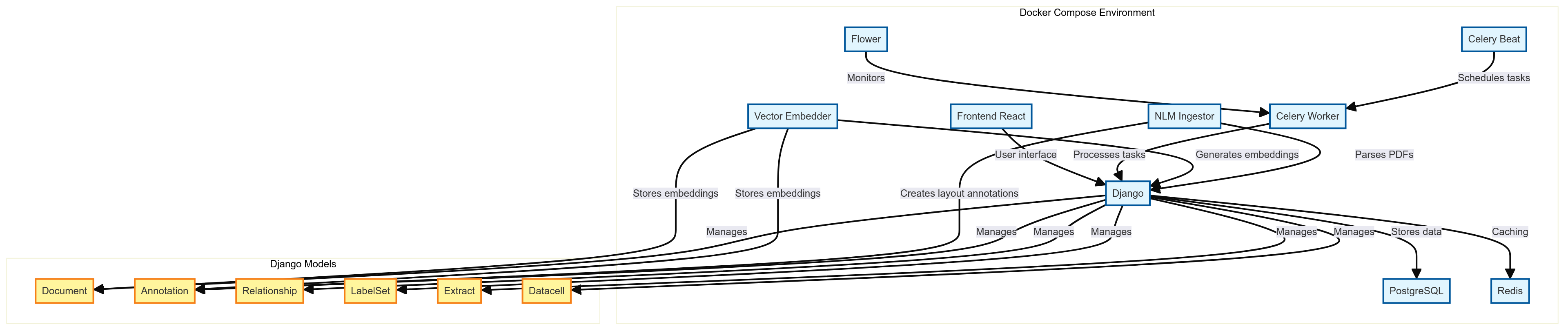

Here, you can see how these containers relate to some of the core data elements powering the application - such as parsing structural and layout annotations from PDFs (which powers the vector store) and generating vector embeddings.

PNG Diagram

Diagram

Mermaid Version

```mermaid graph TB subgraph "Docker Compose Environment" direction TB django[Django] postgres[PostgreSQL] redis[Redis] celeryworker[Celery Worker] celerybeat[Celery Beat] flower[Flower] frontend[Frontend React] nlm_ingestor[NLM Ingestor] vector_embedder[Vector Embedder] end

subgraph "Django Models"
    direction TB
    document[Document]
    annotation[Annotation]
    relationship[Relationship]
    labelset[LabelSet]
    extract[Extract]
    datacell[Datacell]
end

django -->|Manages| document
django -->|Manages| annotation
django -->|Manages| relationship
django -->|Manages| labelset
django -->|Manages| extract
django -->|Manages| datacell

nlm_ingestor -->|Parses PDFs| django
nlm_ingestor -->|Creates layout annotations| annotation

vector_embedder -->|Generates embeddings| django
vector_embedder -->|Stores embeddings| annotation
vector_embedder -->|Stores embeddings| document

django -->|Stores data| postgres
django -->|Caching| redis

celeryworker -->|Processes tasks| django
celerybeat -->|Schedules tasks| celeryworker
flower -->|Monitors| celeryworker

frontend -->|User interface| django

classDef container fill:#e1f5fe,stroke:#01579b,stroke-width:2px;
classDef model fill:#fff59d,stroke:#f57f17,stroke-width:2px;

class django,postgres,redis,celeryworker,celerybeat,flower,frontend,nlm_ingestor,vector_embedder container;
class document,annotation,relationship,labelset,extract,datacell model;

```
